 Photo: Mettre en évidence un détail morphologique
 New Topic  Reply to Topic
 Send Topic to a Friend
 Printer Friendly
| More
Author Previous Topic Topic Next Topic

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  19:58:26  Show Profile  Email Poster  Reply with Quote
Dans un post récent, j'ai mis en avant le détail du pronotum sur un Cerambycidae :


61.57 KB

Voici un petit tutorial pour vous montrer comment procéder. J'ai utilisé Photoshop, mais la méthode est transposable à d'autres softs un peu évolués.

Le principe est simple :

- On sélectionne la partie de l'image à mettre en avant
- On inverse la sélection, ce qui permet de sélectionner le reste de l'image, que l'on va modifier
- Pour le reste de l'image, que l'on veut afficher en nuances de gris, on utilise les outils permettant de minimiser la saturation de l'image et de l'éclaircir (pour obtenir un gris clair)
- on valide la modification et on sauve l'image obtenue.

La précaution élémentaire est de travailler sur une copie de l'image originale.

Edited by - Dominique on 06/12/2015 20:12:04

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:00:19  Show Profile  Email Poster  Reply with Quote

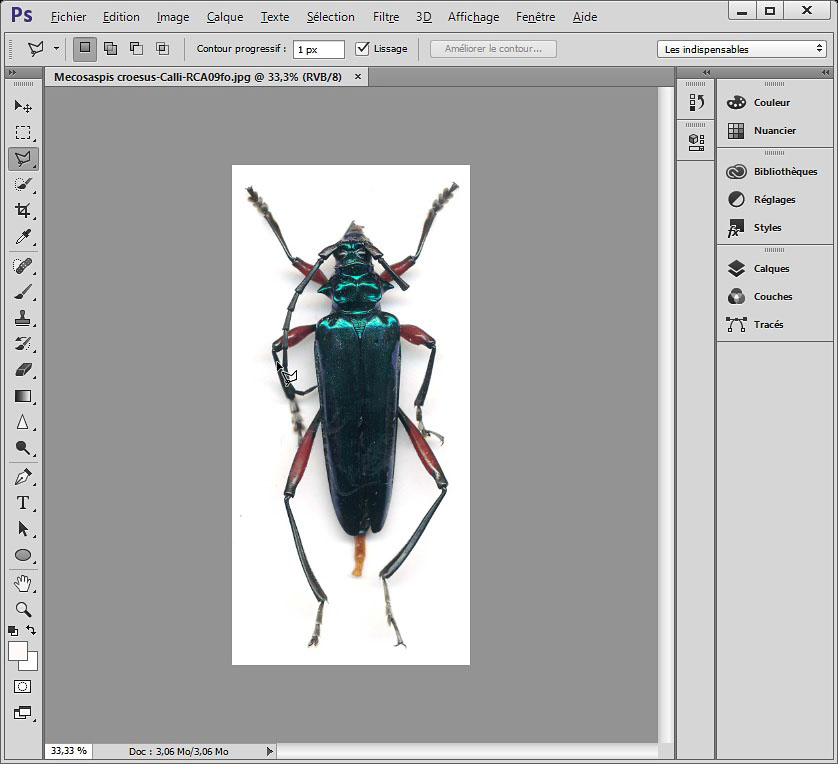

Etape 1
On charge l'image.


109.22 KB

Ensuite, on zoome avec CTRL + sur la zone à mettre en avant, le pronotum.

Edited by - Dominique on 06/12/2015 21:49:40
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:02:51  Show Profile  Email Poster  Reply with Quote

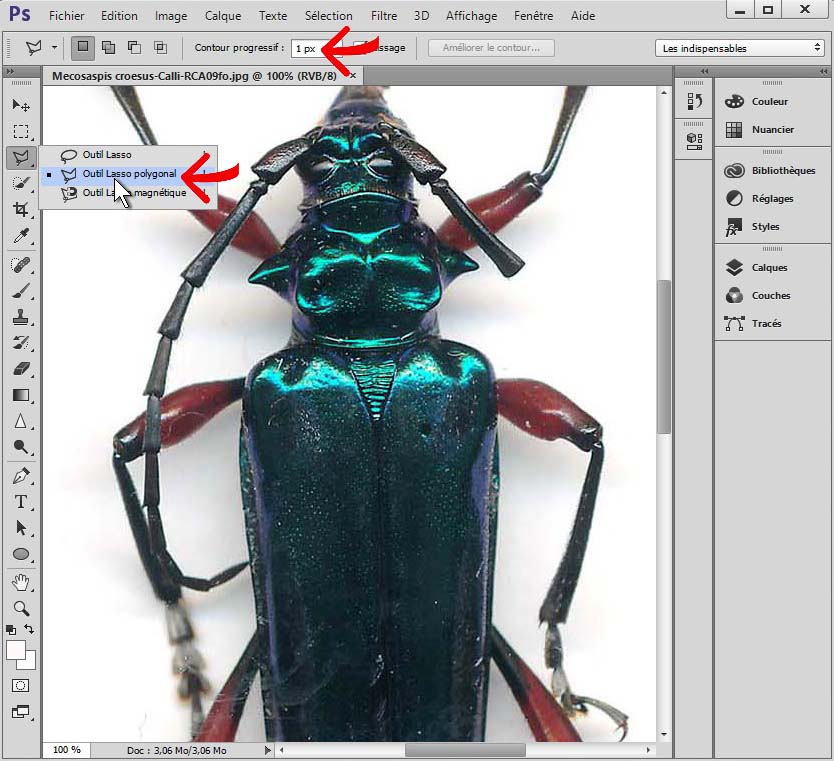

Etape 2


120.19 KB

On va sélectionner le pronotum uniquement.

Le plus simple est d'utiliser l'outil Lasso Polygonal, en réglant le Contour Progressif à 1 ou 2 pixels pour adoucir la sélection.



Edited by - Dominique on 06/12/2015 21:50:21
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:10:02  Show Profile  Email Poster  Reply with Quote

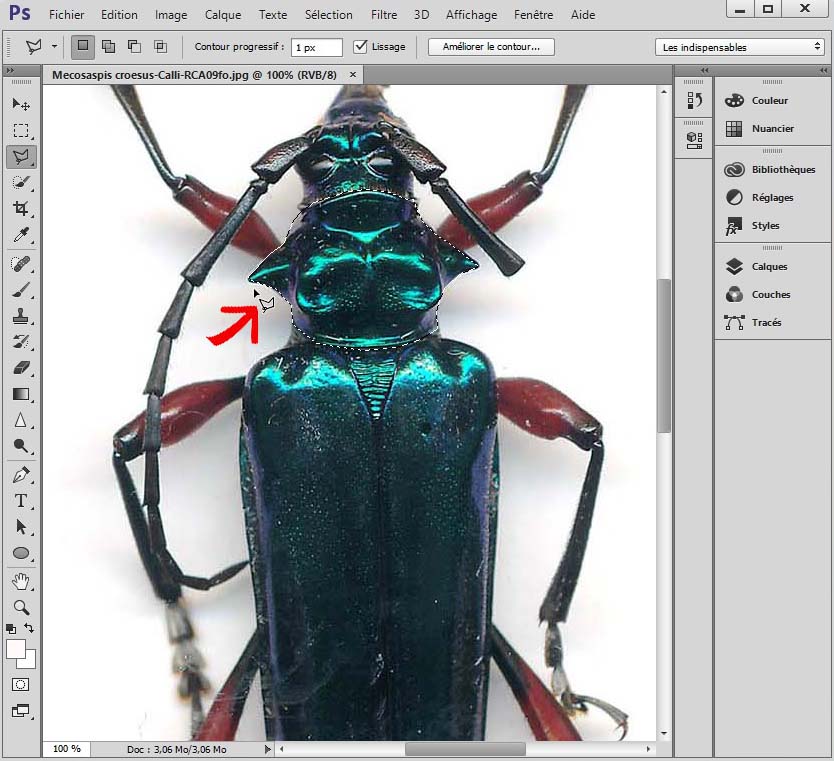

Etape 3


117.38 KB

On fait le tour de la zone à sélectionner par petits segments, en cliquant à chaque fois, puis on termine avec la touche Enter.

Le pronotum est sélectionné et entouré d'un trait en pointillés.


Edited by - Dominique on 06/12/2015 20:59:07
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:14:48  Show Profile  Email Poster  Reply with Quote

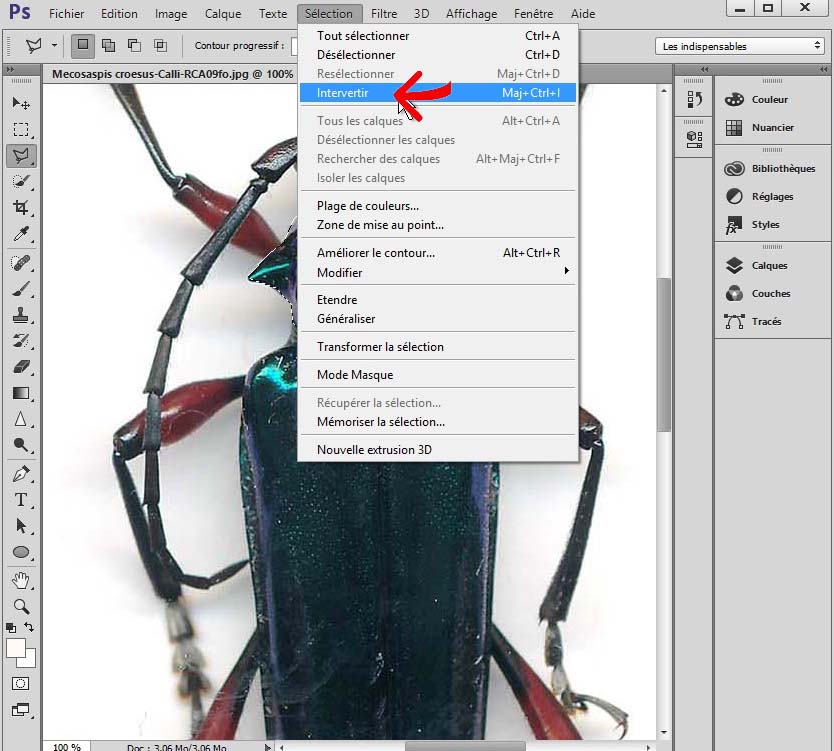

Etape 4


112.18 KB

On intervertit ensuite la sélection en utilisant le menu Sélection.
C'est à dire qu'au départ, c'est bien le pronotum qui est sélectionné, et qu'ensuite c'est le reste de l'image (sans le pronotum) qui l'est.

Edited by - Dominique on 06/12/2015 20:21:41
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:17:42  Show Profile  Email Poster  Reply with Quote

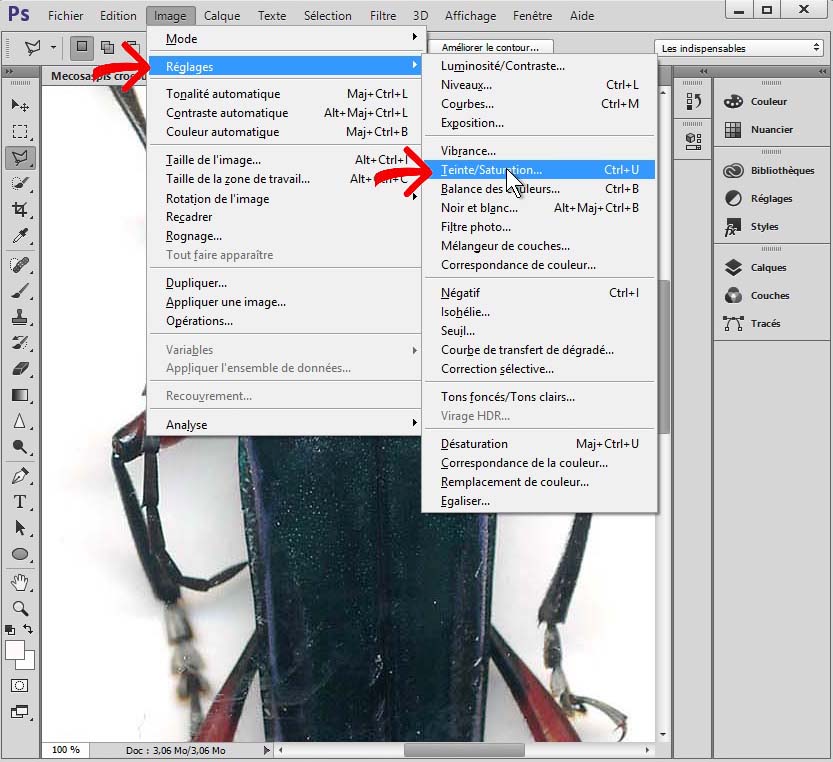

Etape 5


130.46 KB

On va maintenant rendre l'image de fond gris clair, avec le menu Image / Réglages.

Choisir le sous-menu Teinte / Saturation.

Edited by - Dominique on 06/12/2015 20:21:58
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:19:35  Show Profile  Email Poster  Reply with Quote
Etape 6


125.49 KB

Une fenêtre de réglage apparaît, avec trois curseurs : teinte, Saturation et Luminosité.

Edited by - Dominique on 06/12/2015 20:22:16
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:24:36  Show Profile  Email Poster  Reply with Quote

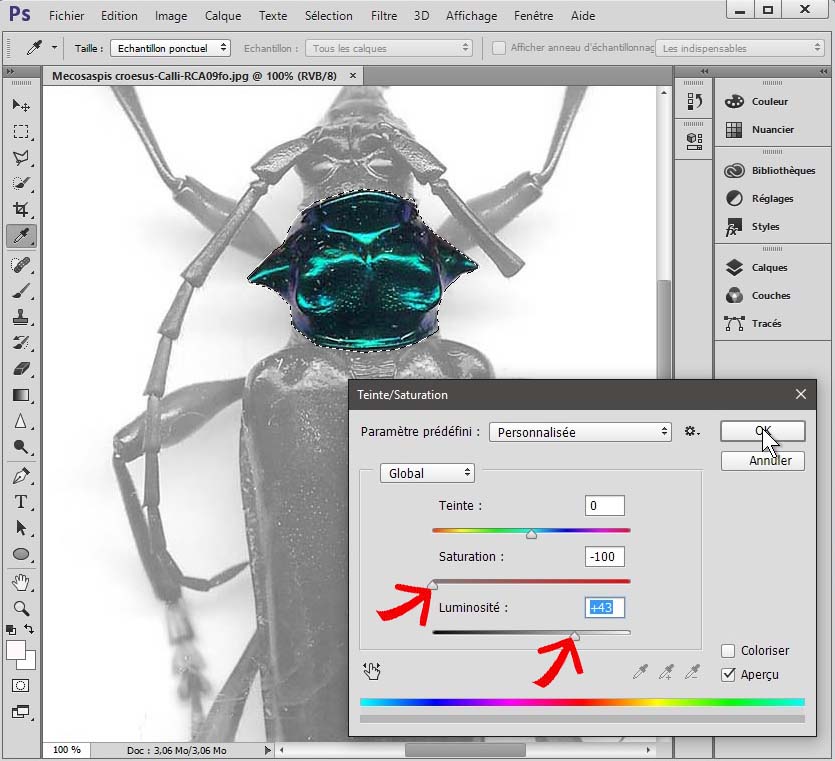

Etape 7


112.92 KB

Faire glisser le curseur Saturation vers le minimum : l'image devient grise.

Faire glisser ensuite le curseur Luminosité vers le maxi : l'image s'éclaircit. S'arrêter à l'aspect voulu et valider avec OK.
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  20:28:04  Show Profile  Email Poster  Reply with Quote

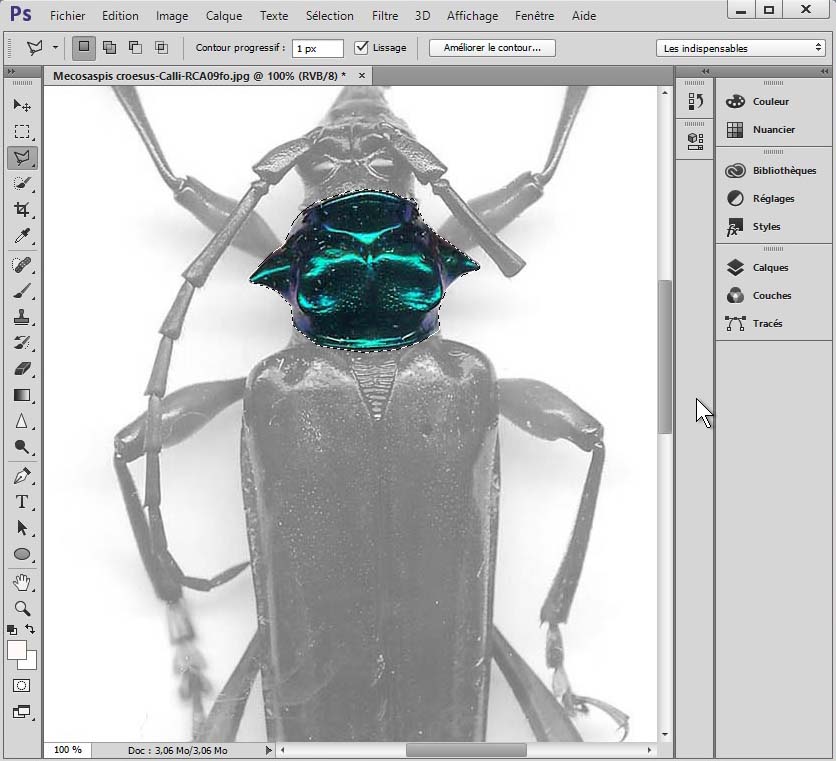

Etape 8


101.24 KB

C'est terminé ou presque.

Il suffit de sauver l'image en JPG (on peut si l'on veut désélectionner la zone de travail, fusionner les calques visibles s'il y en a). La ligne pointillée autour du pronotum disparaîtra.

Edited by - Dominique on 06/12/2015 20:29:21
Go to Top of Page

Xavier
Scientific Collaborator

France
8076 Posts

Posted - 06/12/2015 :  20:34:26  Show Profile  Email Poster  Reply with Quote

72.47 KB
Mon premier essai sur un Aphrodisium du Laos.

Merci Dominique.

Edited by - Xavier on 06/12/2015 20:34:57
Go to Top of Page

Dominique
Member Purpuricenus

France
344 Posts

Posted - 06/12/2015 :  21:14:46  Show Profile  Email Poster  Reply with Quote
Tu vois que c'est facile !
Go to Top of Page

Francesco
Forum Admin

Luxembourg
7761 Posts

Posted - 06/12/2015 :  21:20:05  Show Profile  Email Poster  Visit Francesco's Homepage  Reply with Quote
Chapeau les gars!
Go to Top of Page

Pierre-Olivier Maquart
Member Rosalia

United Kingdom
703 Posts

Posted - 10/12/2015 :  18:59:19  Show Profile  Email Poster  Reply with Quote
Génial ! Merci Dominique !
